Мониторинг Тепличного Хозяйства

категория:

Промышленность / Коммунальный

Мониторинг тепличного хозяйства

Задача:

– в каждой из теплиц необходимо контролировать температуру, влажность, управлять клапанами полива, тумана, актуаторами фрамуг, регистрировать параметры на графиках;
– для каждого из исполнительных устройств необходима возможность задания расписания и применения рецептов (программ), а также возможность управления положением фрамуг по температуре;
– возможность менять режимы работы теплиц находясь прямо на месте, с локальной панели оператора или планшета;

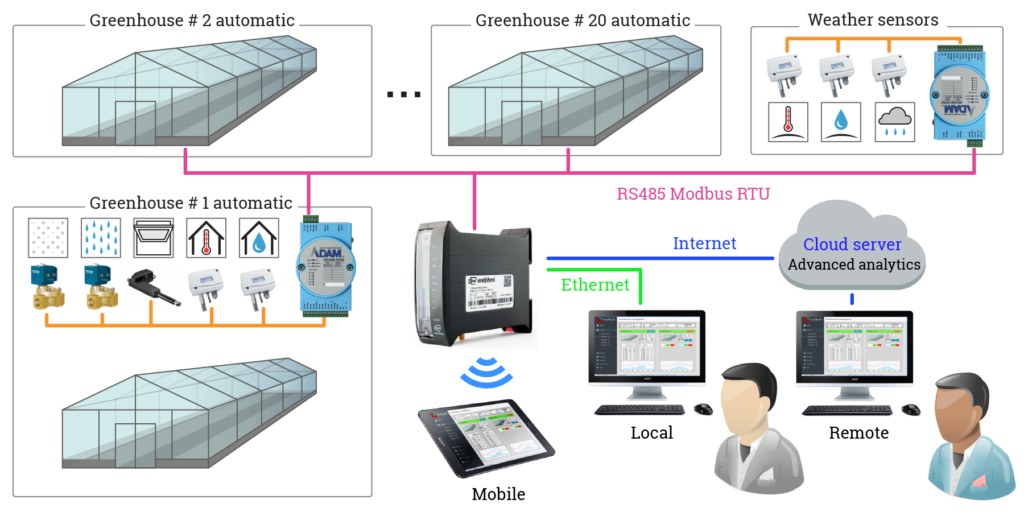

Специалисты ООО «Phalaenopsis.PRO» разработали и внедрили:

– структуру с централизованным управлением всеми теплицами с одного интеграционного контроллера и распределенной периферии с открытым протоколом Modbus RTU RS-485 для ввода-вывода сигналов от каждой из теплиц;
– модули АКОН серий WAD-TC и WAD-AIK стали также идеальным решением для данной задачи – каждый модуль может обладать сразу несколькими функциями – ввод аналоговых и дискретных сигналов, а также подсчет импульсов;
– модуль WAD-TC задействован для ввода сигналов температур по шине 1-Wire и датчиков положения фрамуг (конечных и инкрементальных датчиков позиции).
– модуль WAD-AIK использован для ввода унифицированных сигналов 4..20 мА (влажность, температура) и импульсного датчика количества осадков.
– благодаря компактности модулей (клеммы подкючения располагаются вертикально в 4 ряда) автоматика была размещена в небольших распределительных коробках в каждой теплице.

Данная структура обладает следующими преимуществами:

– WebHMI есть все необходимое – компактная аппаратная платформа, встроенная SCADA;
– простая топология и кабельная разводка – достаточно одного кабеля чтобы связать между собой все теплицы;
– масштабируемость – для расширения числа сигналов достаточно добавить требуемый модуль в эту же шину;
– интерфейс в кармане – удобство для персонала дистанционно управлять всеми теплицами с любого мобильного устройства, перемещаясь по территории тепличного хозяйства. А также, удаленный доступ к системе через сеть Интернет.

Эффект от внедрения:

– минимальная избыточность системы «все в одном» – дистанционное ручное или автоматическое управление всеми теплицами, рецептурное управление, ведение графиков и отчетов, сигнализация;
– удобный доступ к интерфейсу в любой из теплиц с планшета или смартфона;
– простая реализация удаленного доступа через интернет;
– благодаря возможности удаленного сервисного доступа, все наладочные работы по проекту после продажи оборудования были выполнены удаленно из офиса.
