Описание проекта

Ранее заказчик имел опыт работы с интеграционными контроллерами производителей холодильного оборудования, однако эти устройства являются специализироваными и ориентированными на работу только с одноименной совместимой автоматикой. Подкючение других систем также возможно, но сопряжено со значительными трудностями по интеграции стороннего оборудовнаия в сеть интеграционного контроллера – для этого необходимы дополнительные шлюзы, ПЛК для реализации элементов автоматического управления, невозможно «сквозное» конфигурироание проекта из одного места и т.д.

Кроме того, применяемые ранее интеграционные контроллеры позволяли решить задачу только диспетчеризации конкретного объекта в отдельности, тогда как для эффективной работы диспетчеров и сервис-службы заказчика необходима единая система мониторинга всей сети объектов. Это позволило бы управлять не только холодильной, но и всей инженерной инфраструктурой объекта из одного места – освещением, отоплением, вентиляцией и кондиционерами, холодильным оборудованием и витринами, вести учет расхода энергоресурсов по зонам потребления.

Задача:

– повышения энергоэффективности магазинов;
– проведение технического аудита работы всех инженерных систем;
– выявление путей повышения эффективности работы крупных потребителей энергии, таких как системы хладоснабжения;
– внедрение технических (использование рекуперации, оптимизация работы компрессоров и др.) и организационных мер;
– контроль расходов ресурсов и поддержание установленных лимитов потребления;
– предоставление объективных эксплуатационных отчетов конечному клиенту;
– готовая система диспетчеризации должна передаться эксплуатационной службе конечного заказчика как готовый инструмент;
– обязательными условиями, также, были возможность дистанционного управления через Интернет, разграничение прав доступа с протоколированием действий оператора;

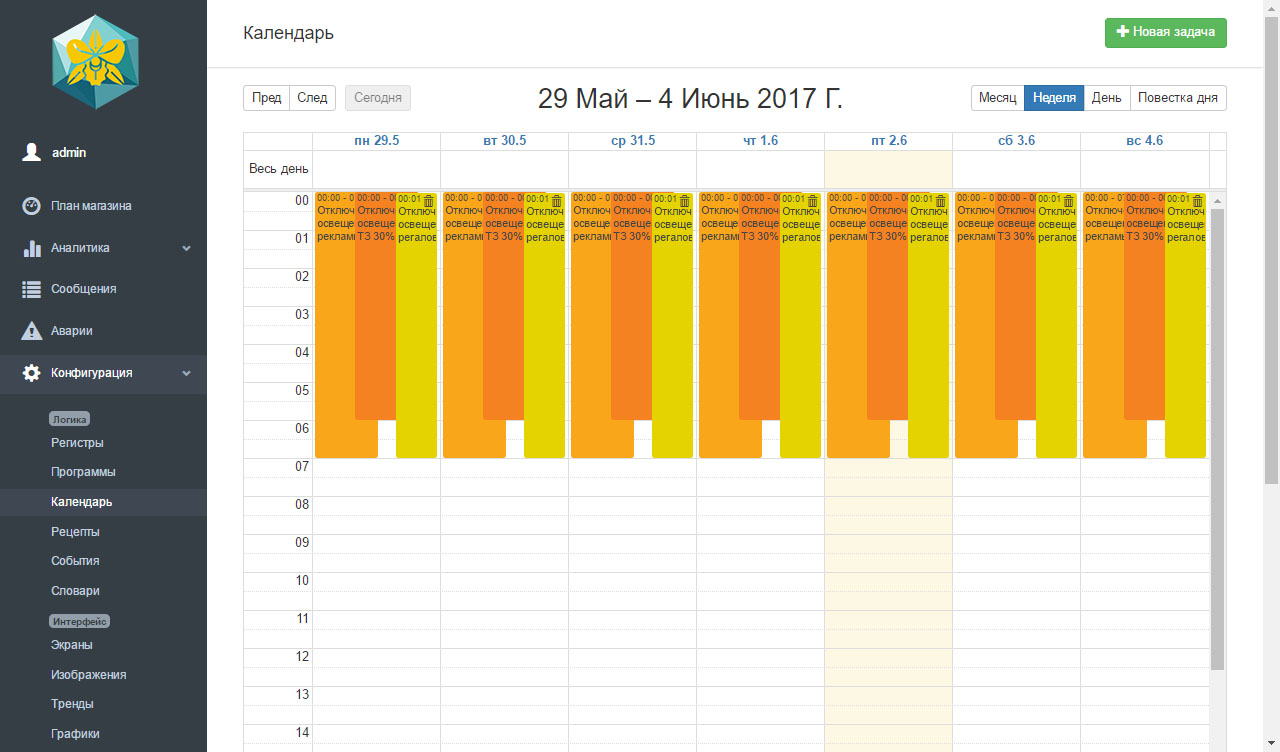

– SMS- и Viber-информирование, выполнение различных сценариев и управление процессами по расписанию.

Специалисты ООО «Phalaenopsis.PRO» разработали и внедрили:

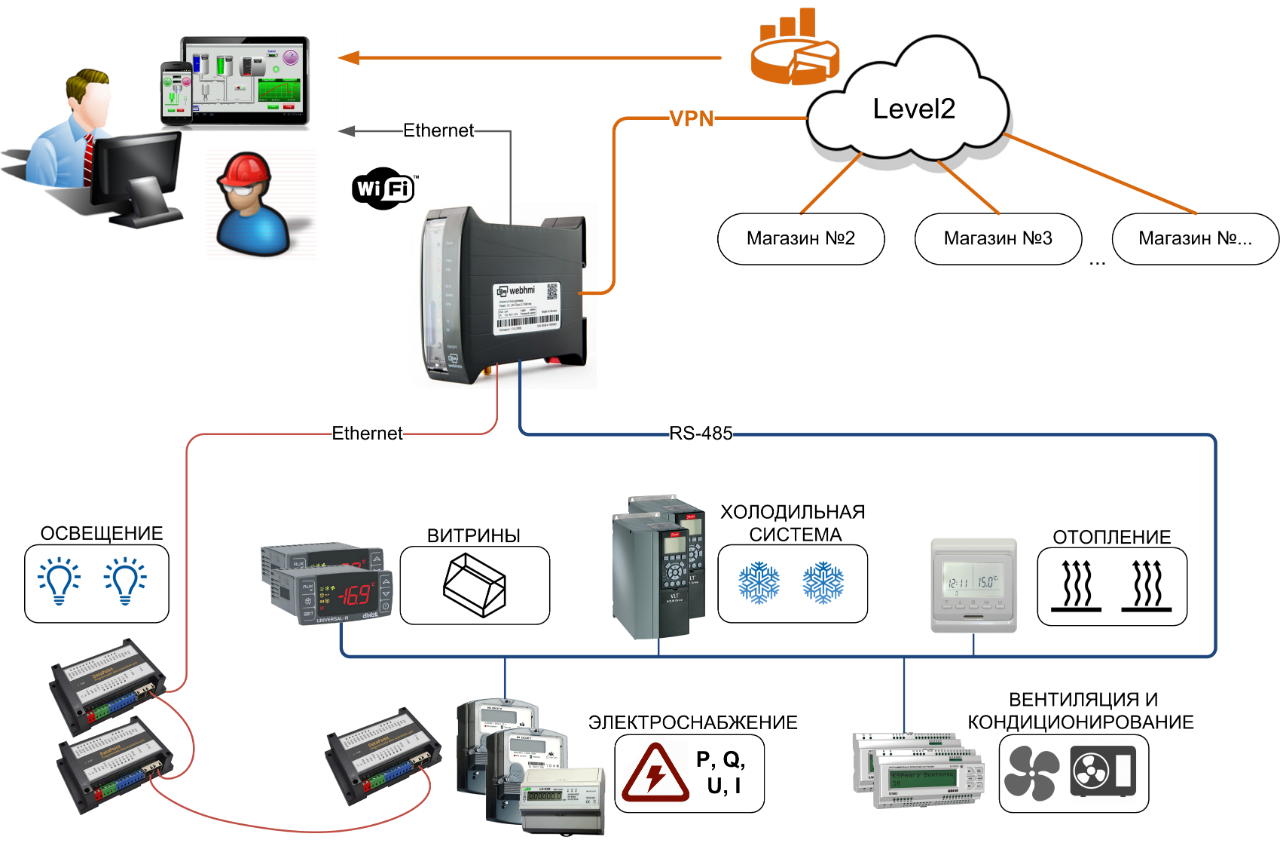

– диспетчеризацию всего магазина, используя всего один интеграционный контроллер;
– более 2000 регистров с нескольких десятков устройств автоматики;
– web-интерфейс – обеспечивает возможности управления одновременно нескольким операторам (сервис службам инсталлятора системы, собственной сервис-службе магазина, управляющему) с разграничением прав доступа, с различных устройств (в том числе смартфонов и планшетов) как из локальной сети, Wi-Fi, так и удаленно через Интернет;
– управление инженерными системами, подключение к облачному сервису, верхнего уровня для систем, обеспечивающих удобный доступ к нему через Internet без наличия фиксированных IP-адресов (актуально для подключения через 3G, и больших корпоративных сетей), а также дальнейшее развитие системы с подключением других магазинов этой сети;

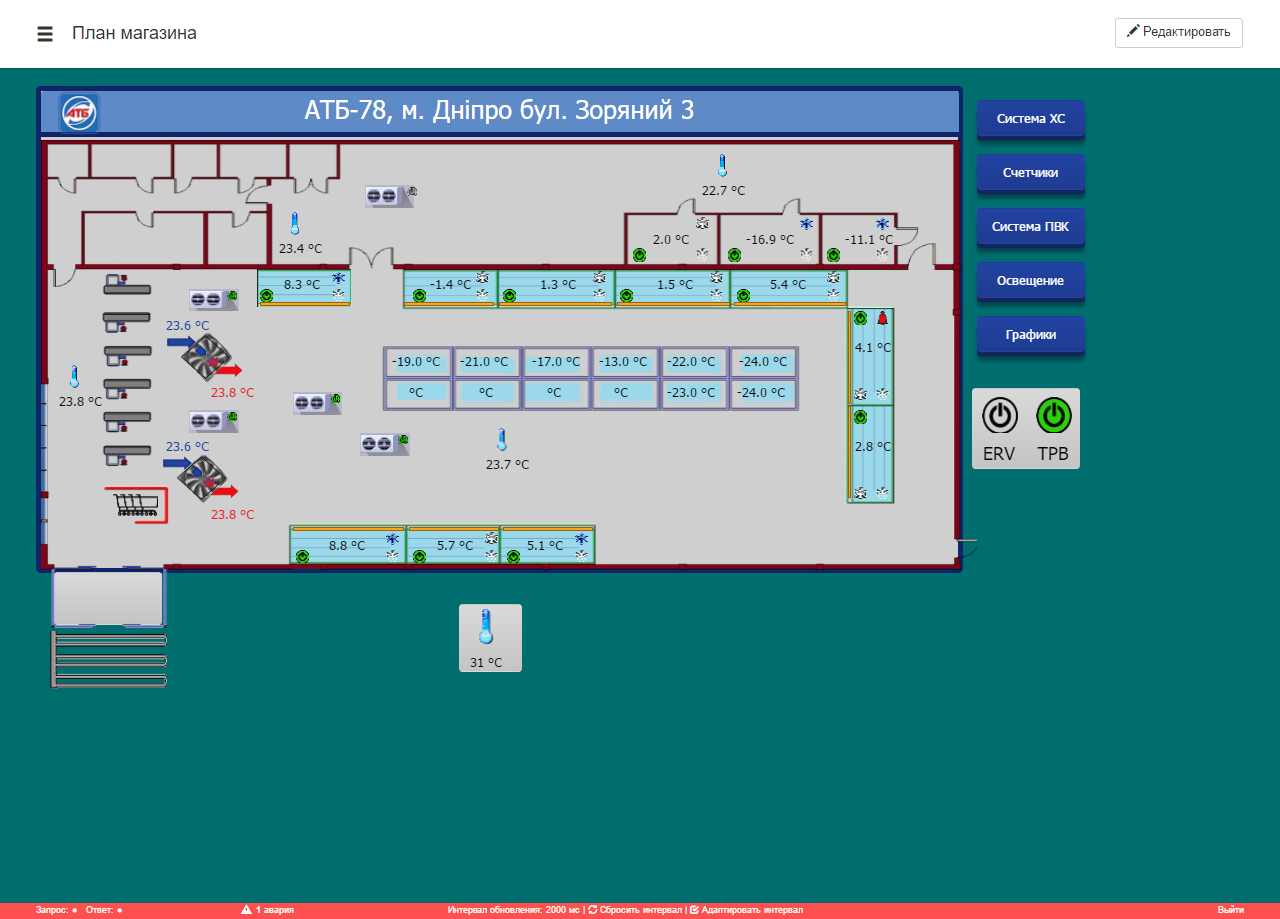

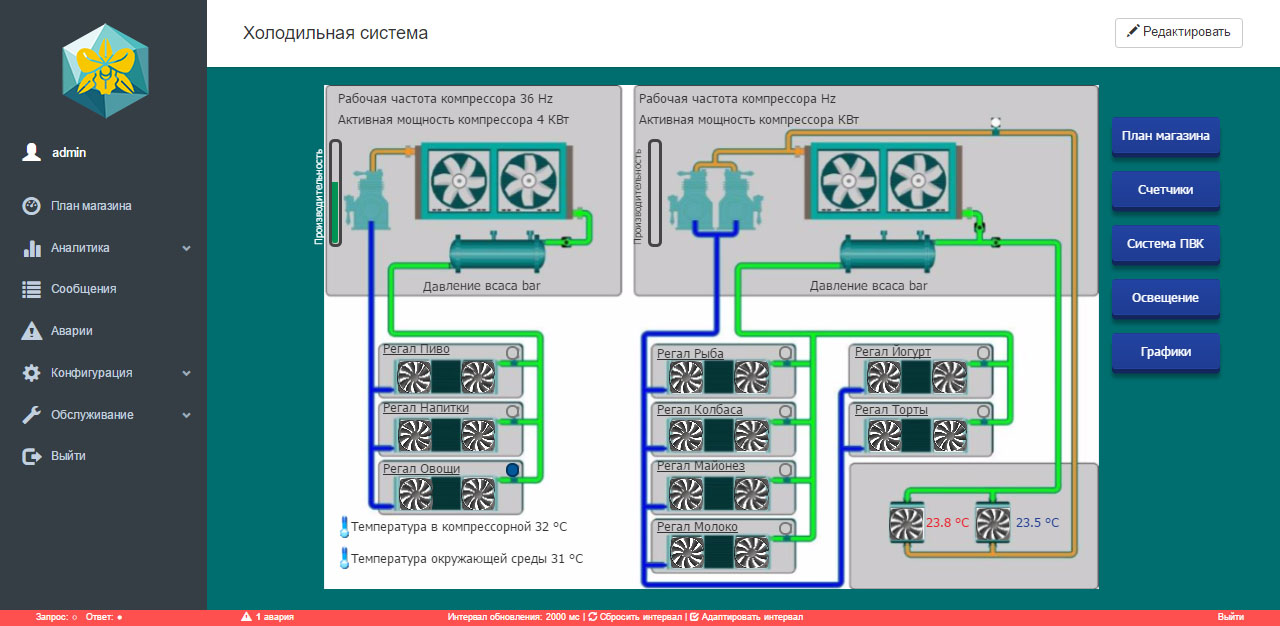

– холодильные системы – текущие температуры и аварийные состояния в холодильных камерах и витринах отображаются на главном экране, все изображения имеют ссылку, по которой можно перейти и увидеть детальную информацию по каждому устройству;

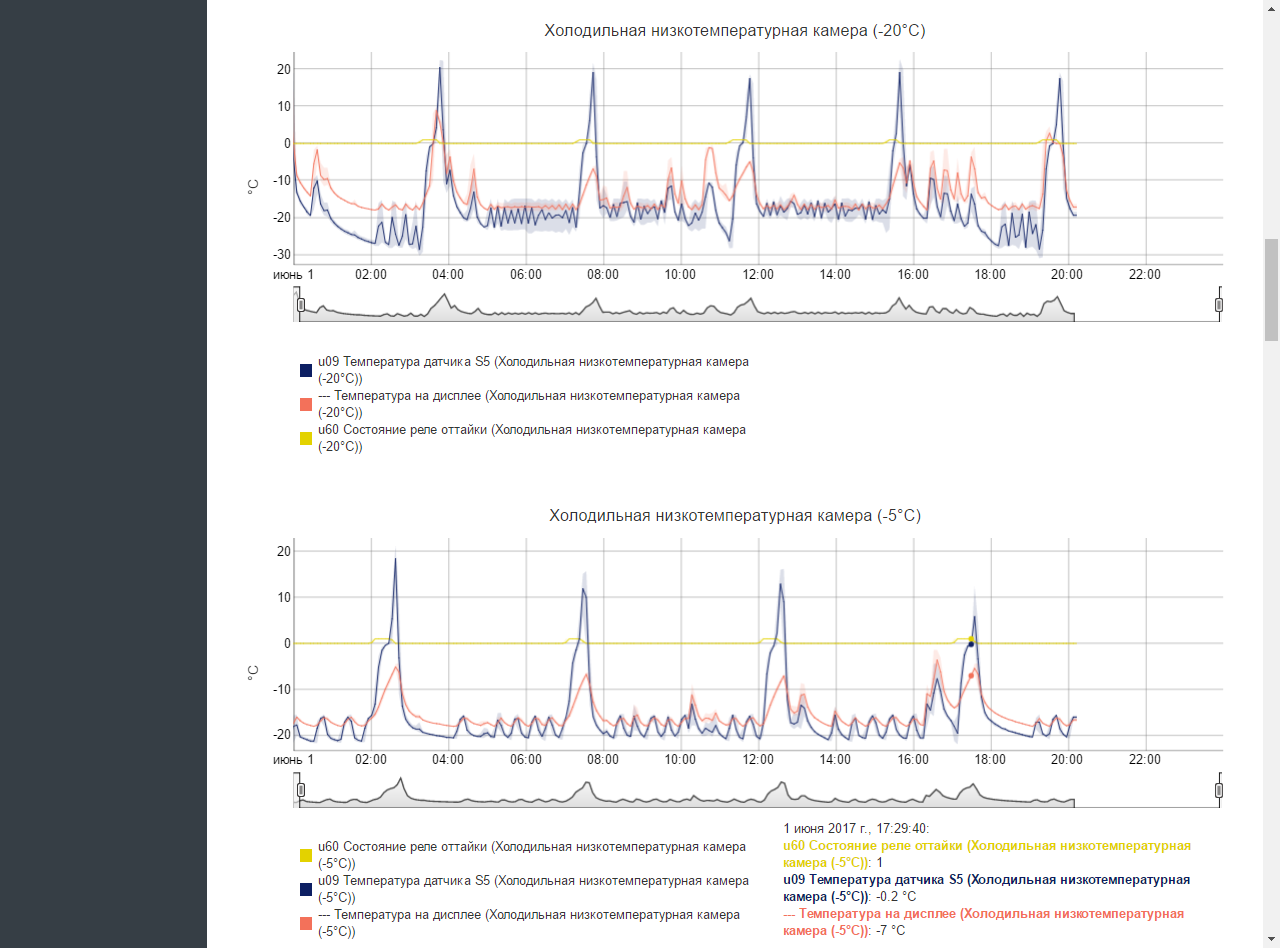

– оповещание об аварийных ситуациях, связанных с холодильными камерами и системой хладоснабжения, сразу отправляется соответствующим сотрудникам в SMS- и Viber-сообщениях, а все графики температурных режимов сохраняются;

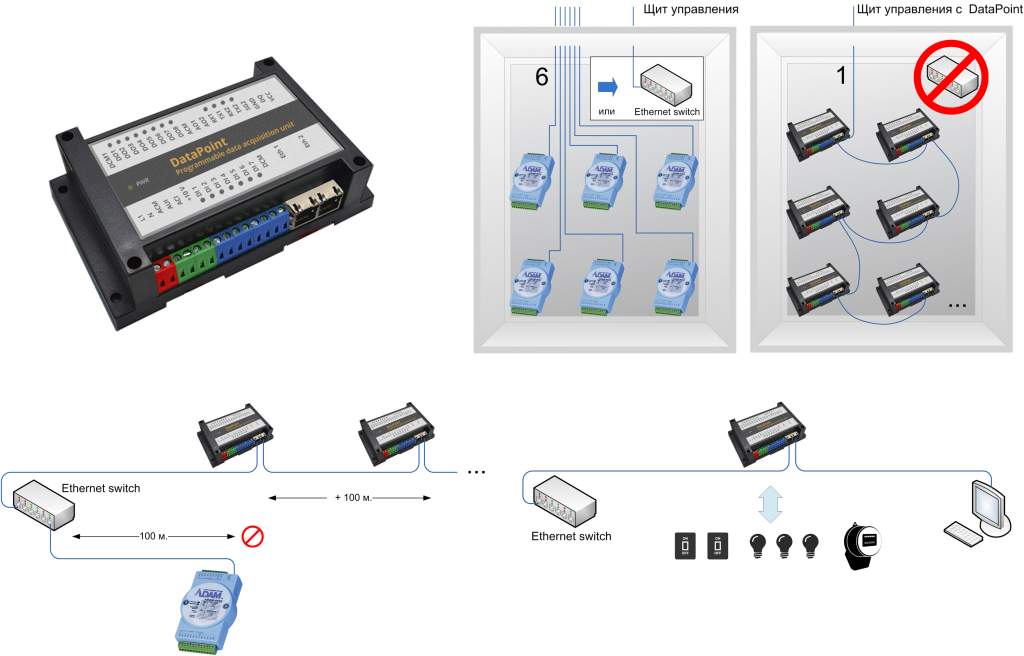

– модули удаленного ввода/вывода DAQ (TM WebHMI). Эти УСО имеют 8 дискретных входов / 8 релейных выходов, питаются от сети 220В, и управляются по протоколу Modbus TCP, наличие встроенного двухпортового Ethernet коммутатора, позволяет легко наращивать количество точек ввода/вывода в шкафах управления;

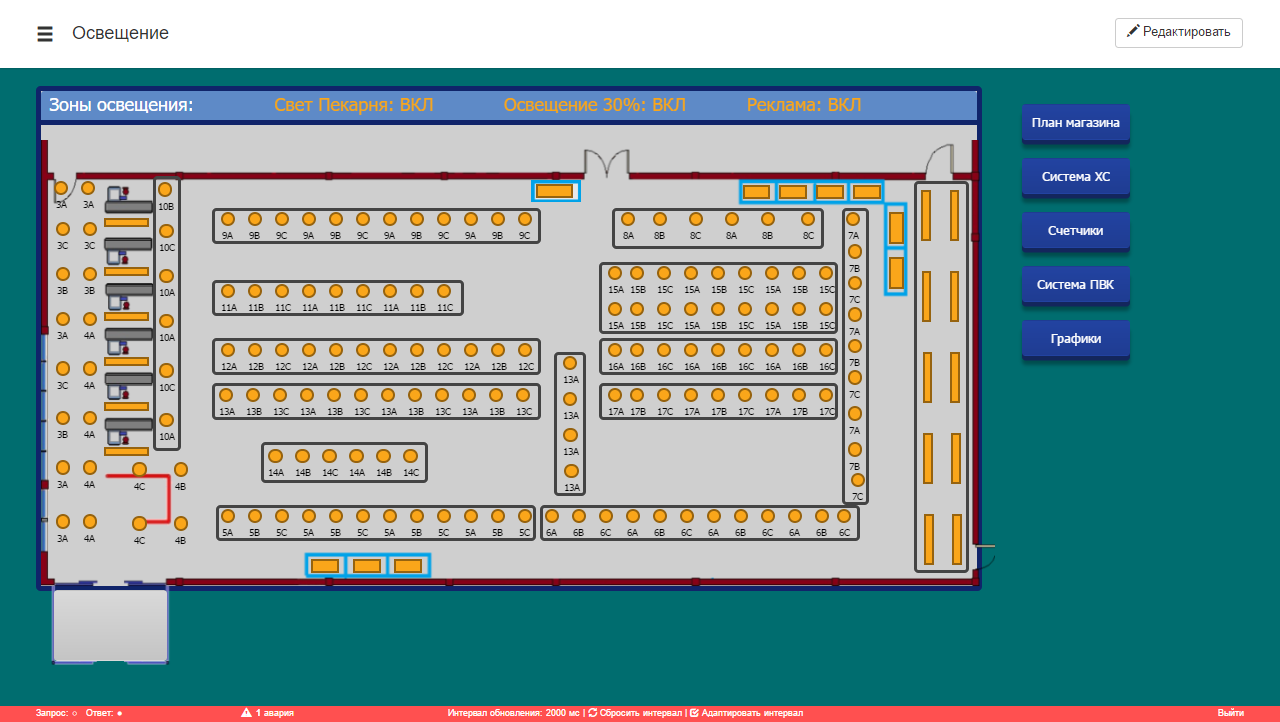

– интерфейс, представлен поэтажными планами с отображением состояния групп освещения и возможностью непосредственного дистанционного управления ими;

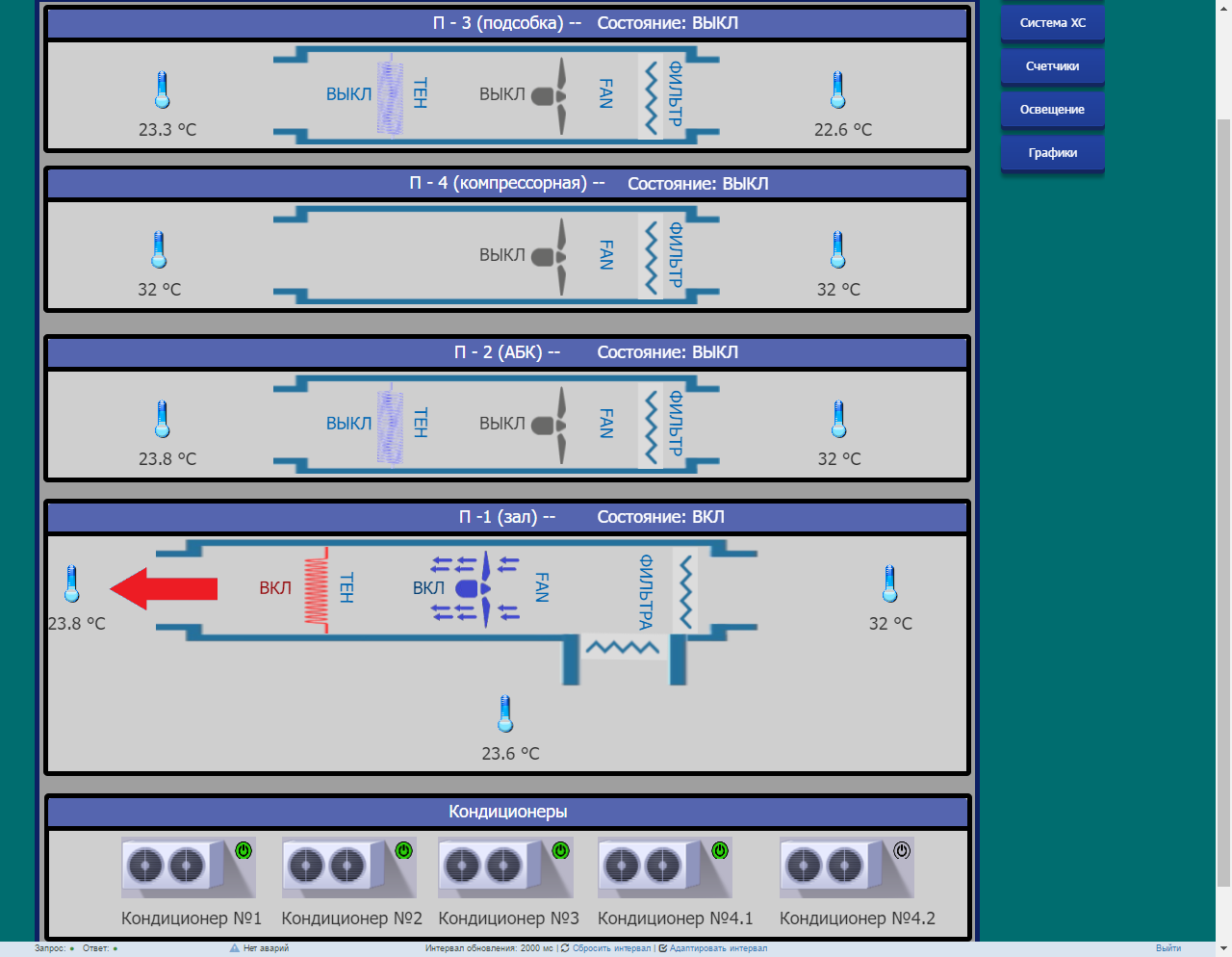

– контролеры вент-установок, кондиционеры имели коммуникационные порты (Modbus, RS-485) и полностью контролировали работу своего оборудования.
– дополнительные датчики температуры, а также, датчики концентрации CO2;
– беспроводные модули ввода/вывода IO-Node (TM WebHMI) – эти УСО подключаются в сеть по Wi-Fi с протоколом Modbus TCP и обеспечивают возможность подключения до 32 недорогих датчиков температуры по шине 1-wire, датчика CO2, а также двух дискретных входов и выходов;

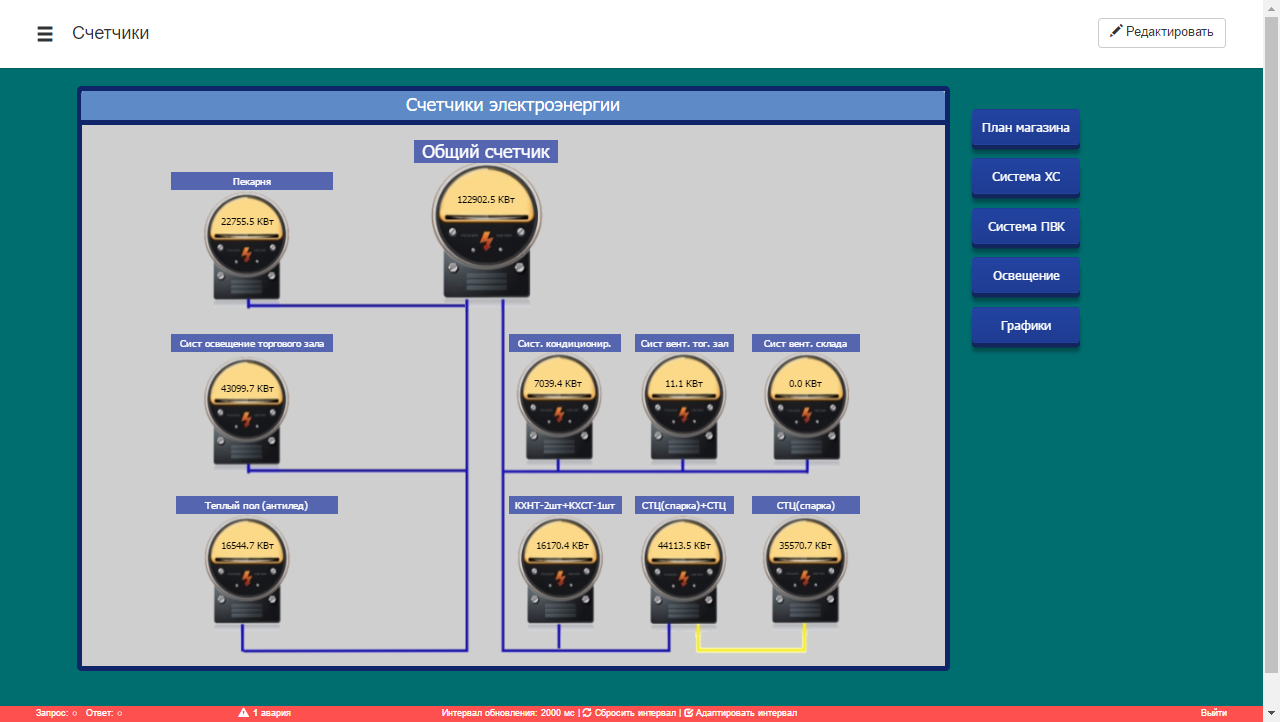

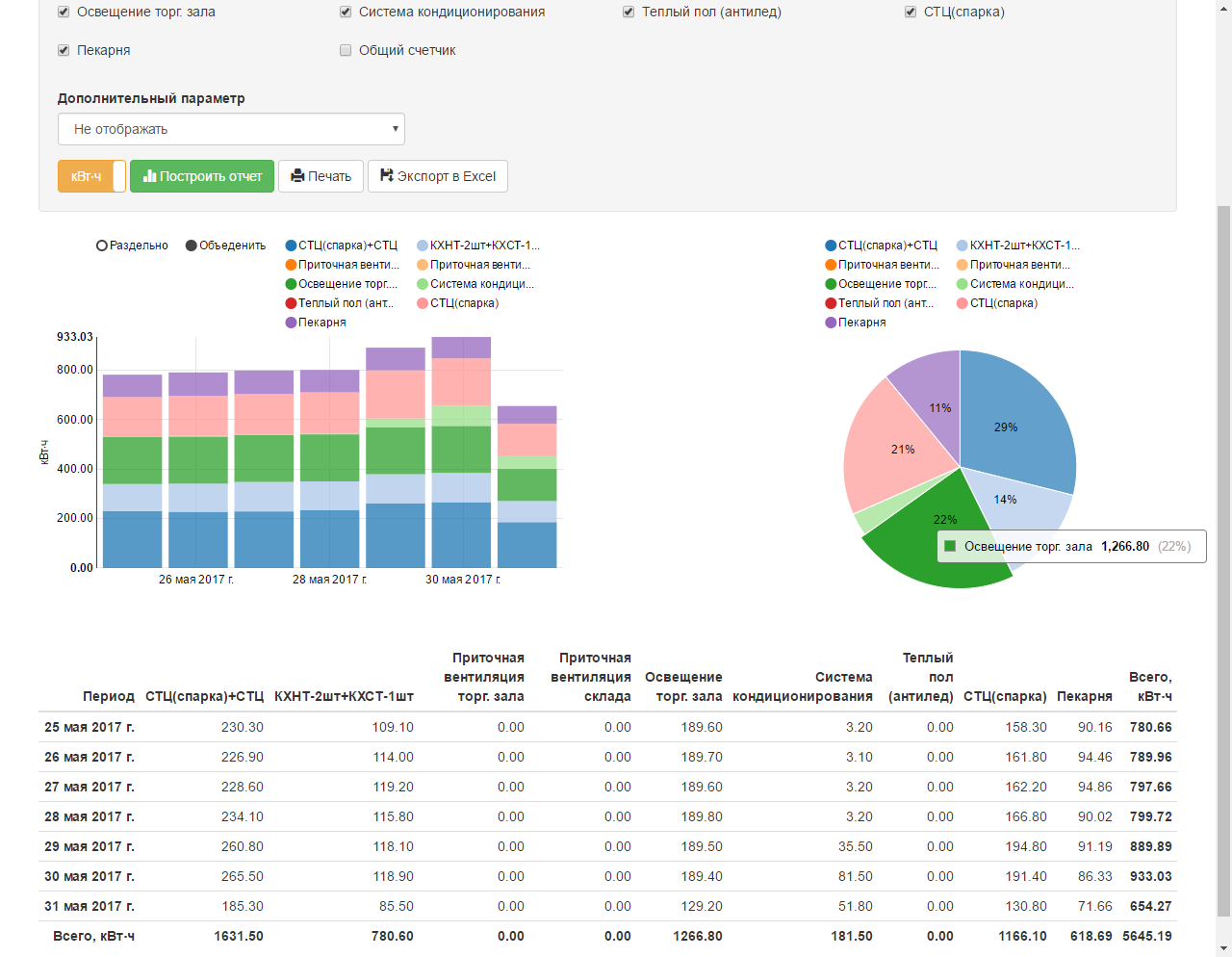

– учет расхода электроэнергии и повышение энергоэффективности;
– электросчетчики НИК 2303 со своим протоколом, поддерживающим спецификацию DLMS/COSEM по шине RS-485, WebHMI имеет 1 встроенный коммуникационный интерфейс RS-485 с функцией multiprotocol, что позволило вкючить счетчики с различными интерфейсами в одну общую шину;
– функция виртуального COM порта позволяет провести диагностику или параметрирование приводов или контроллеров удаленно своими сервисными утилитами, что также значительно облегчает задачу наладки, избавляя от необходимости выезжать на объект.
